Fiat Bravo II Instructieboekje (2007-2016): Toegangtot de zekeringen

De zekeringen zitten in drie zekeringenkasten:

• zekeringenkast in het dashboard;
• zekeringenkast in de motorruimte;
• zekeringenkast in de bagageruimte.

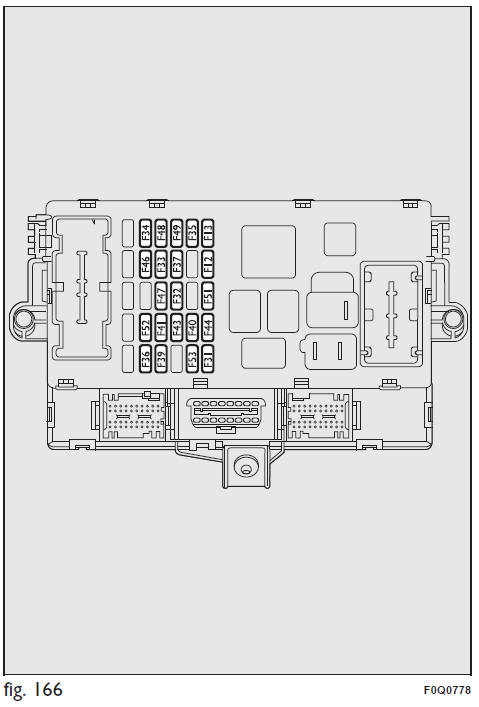

Zekeringenkast in het dashboard fig. 166

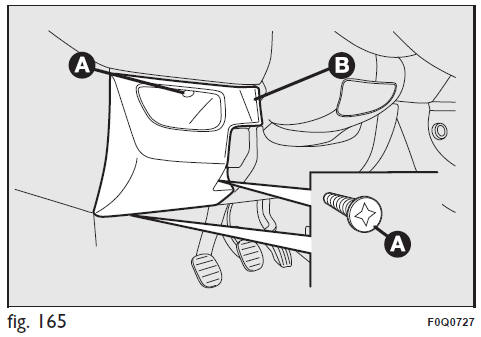

Om toegang te krijgen tot de zekeringenkast in het dashboard, de drie schroeven A in fig. 165 losdraaien de klepje B verwijderen

Zekeringenkast in de motorruimte naast de accu fig. 168 (voor bepaalde versies/markten)

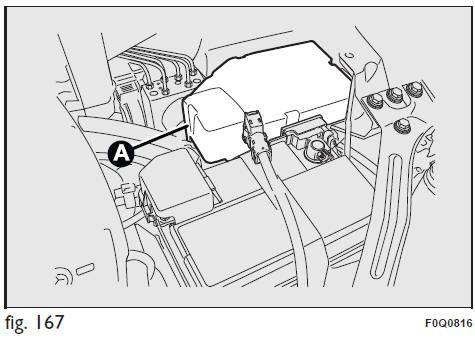

Een tweede zekeringenkast bevindt zich aan de rechterkant van de motorruimte, naast de accu; om erbij te kunnen komen de bevestigingsbouten losdraaien en het deksel A verwijderen fig. 167.

Op het deksel zijn de identificatienummers van de elektrische onderdelen die met de zekeringen overeenkomen aangegeven.

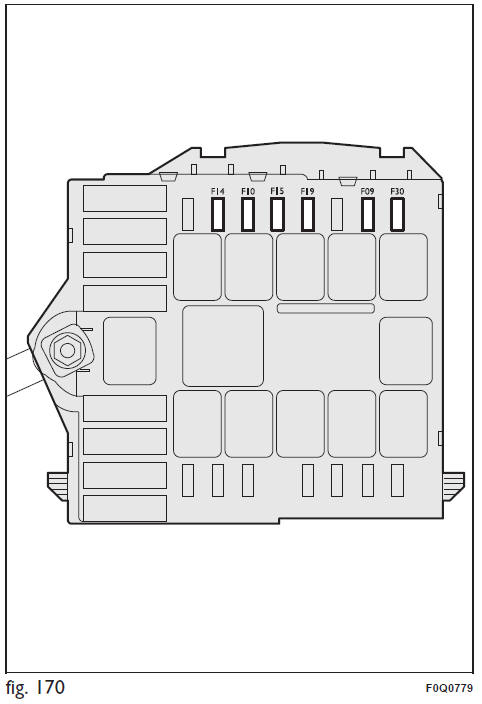

Zekeringenkast in de motorruimte naast de accu fig. 170 (voor bepaalde versies/markten)

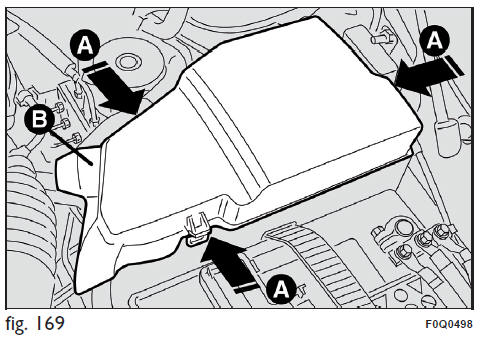

Om toegang te krijgen tot de zekeringenkast naast de accu, de borgveren A fig. 169 indrukken en het beschermdeksel B verwijderen.

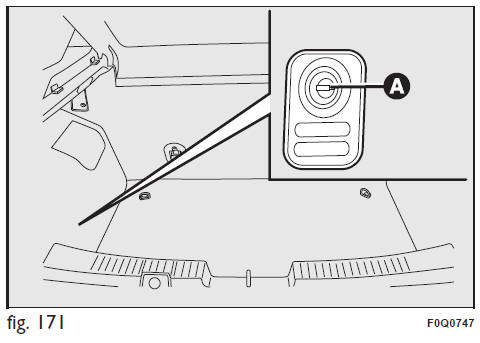

Zekeringenkast in de bagageruimte fig. 171

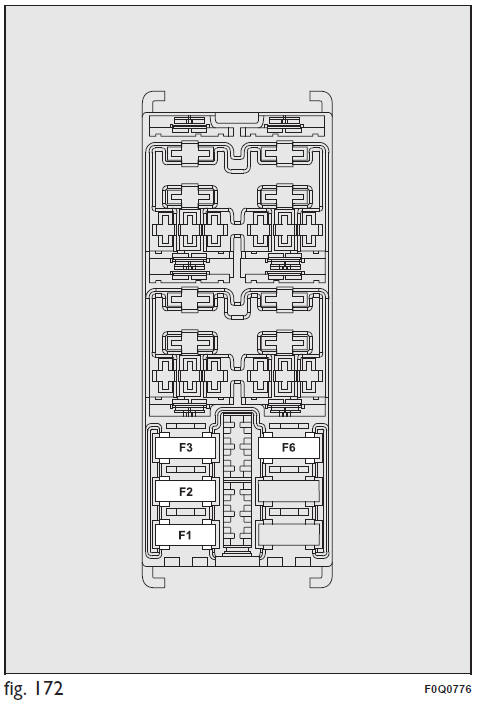

Om toegang te krijgen tot de zekeringenkast aan de linkerkant van de bagageruimte, klep A fig. 172 openmaken.

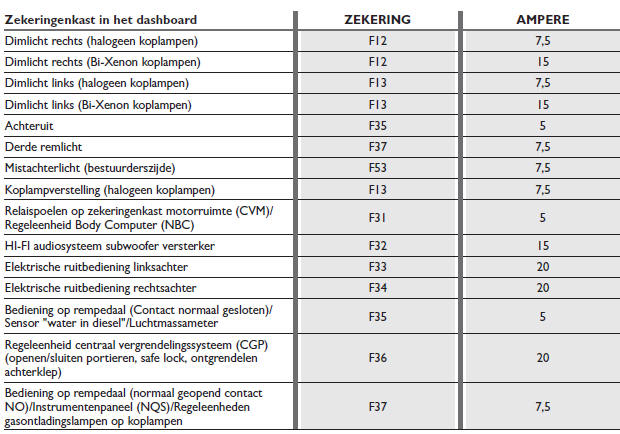

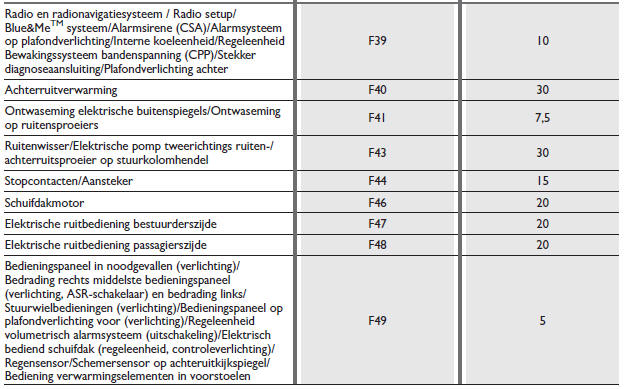

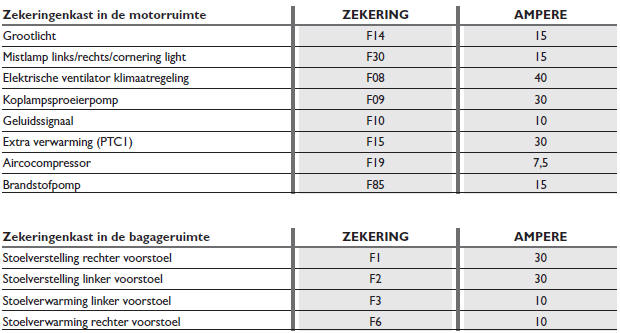

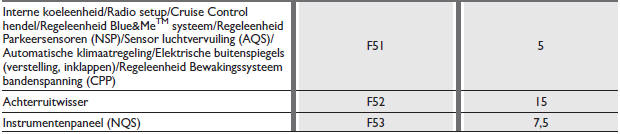

ZEKERINGEN SCHEMA
