Lexus CT 200h Instructieboekje (2011-2017): Lampen vervangen

■ Dimlicht (halogeenkoplamp)

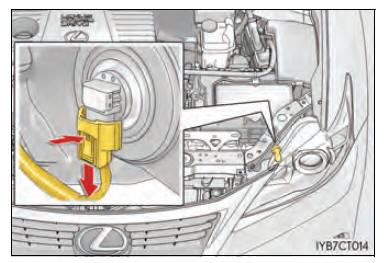

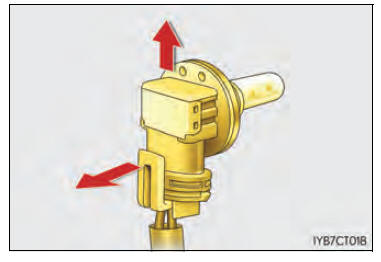

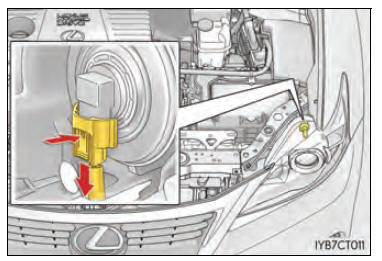

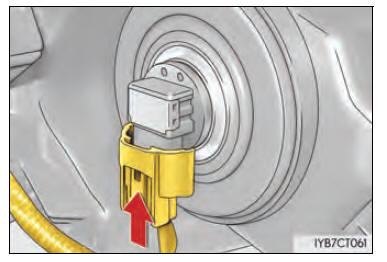

1. Neem de stekker los, terwijl de borglip wordt ingedrukt.

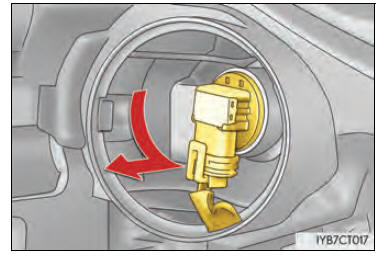

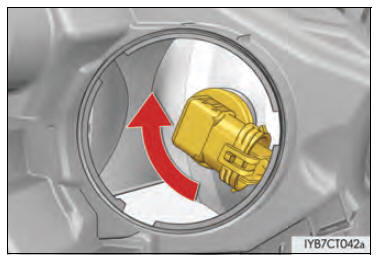

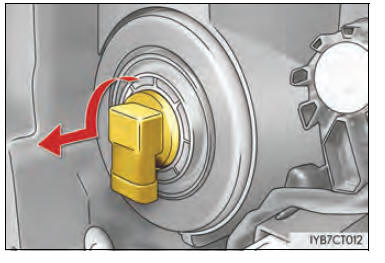

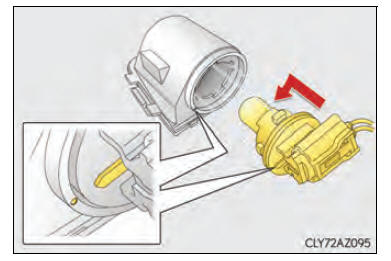

2. Draai de lamphouder linksom.

3. Plaats de nieuwe lamp.

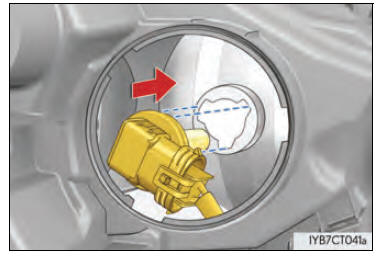

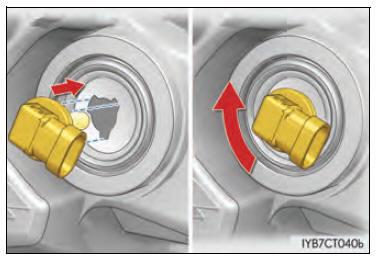

Breng de 3 nokken op de lamp in lijn met de bevestiging en steek de lamp erin. Draai hem rechtsom om hem te plaatsen.

4. Sluit de stekker aan.

Beweeg na het aansluiten van de stekker de lamphouder voorzichtig om te controleren of hij niet loszit en zet het dimlicht aan om visueel te controleren of er geen licht langs de bevestiging schijnt.

■ Grootlicht (halogeenkoplamp)

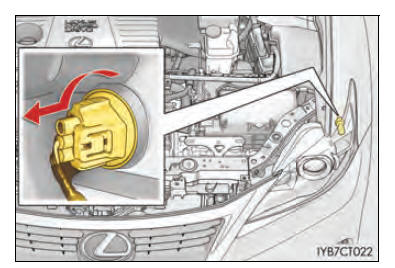

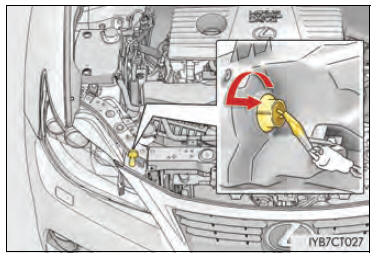

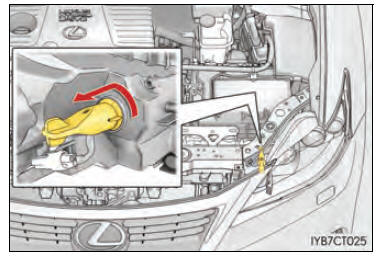

1. Alleen rechterzijde: Verplaats de vulpijp van het reservoir van de ruitensproeiers.

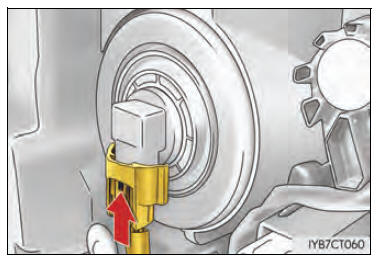

2. Neem de stekker los, terwijl de borglip wordt ingedrukt.

3. Draai de lamphouder linksom.

4. Plaats de nieuwe lamp.

Breng de 3 nokken op de lamp in lijn met de bevestiging en steek de lamp erin. Draai hem rechtsom om hem te plaatsen.

5. Sluit de stekker aan.

Beweeg na het aansluiten van de stekker de lamphouder voorzichtig om te controleren of hij niet loszit en zet het grootlicht aan om visueel te controleren of er geen licht langs de bevestiging schijnt.

6. Alleen rechterzijde: Plaats de vulpijp voor de ruitensproeiervloeistof.

■ Grootlicht (LED-koplampen)

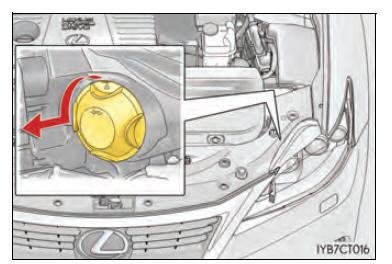

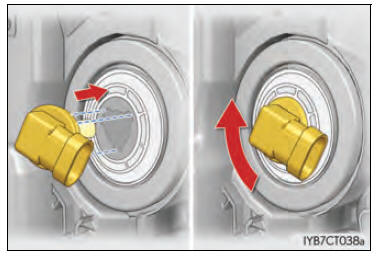

1. Draai het deksel linksom en verwijder het.

2. Draai de lamphouder linksom.

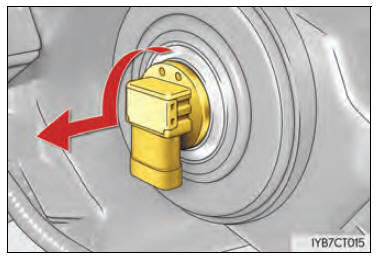

3. Neem de stekker los, terwijl de borglip omhoog wordt getrokken.

4. Vervang de lamp en plaats de lamphouder.

Breng de 3 nokken op de lamp in lijn met de bevestiging en steek de lamp erin.

5. Draai de lamphouder en zet hem vast.

Beweeg de lamphouder voorzichtig om te controleren of hij niet loszit en zet het grootlicht aan om visueel te controleren of er geen licht langs de bevestiging schijnt.

6. Voer bij het plaatsen van de afdekkap stap 1 in omgekeerde volgorde uit.

■ Halogeenmistlamp voor (indien aanwezig)

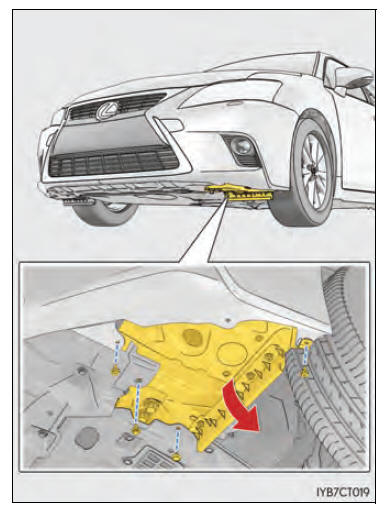

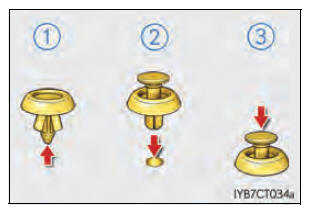

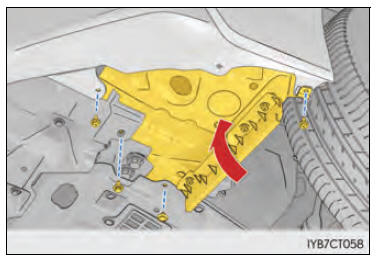

1. Verwijder de 2 schroeven, de bout en de clip en trek het binnenscherm omlaag.

Trek het binnenscherm langzaam omlaag en voorkom daarbij dat vaste onderdelen losraken.

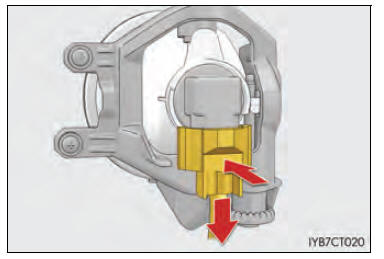

2. Neem de stekker los, terwijl de borglip wordt ingedrukt.

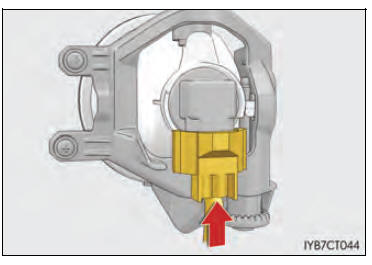

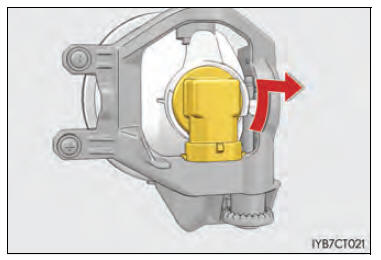

3. Draai de lamphouder linksom.

4. Plaats de nieuwe lamp.

Breng de 3 nokken op de lamp in lijn met de bevestiging en steek de lamp erin. Draai hem rechtsom om hem te plaatsen.

5. Sluit de stekker aan.

Beweeg na het aansluiten van de stekker de lamphouder voorzichtig om te controleren of hij niet loszit en zet de mistlampen aan om visueel te controleren of er geen licht langs de bevestiging schijnt.

6. Plaats het binnenscherm met de 2 schroeven, de bout en de clip.

■ Richtingaanwijzers voor (halogeenkoplampen)

1. Draai de lamphouder linksom.

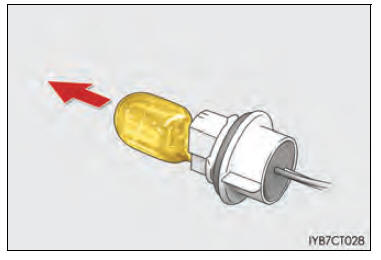

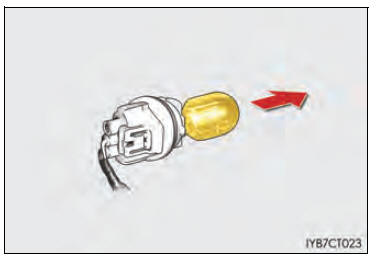

2. Verwijder de lamp.

3. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.

■ Richtingaanwijzers voor (LED-koplampen)

Links

1. Verwijder het deksel van de vermogensregeleenheid.

2. Draai de lamphouder linksom.

3. Verwijder de lamp.

4. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.

Rechts

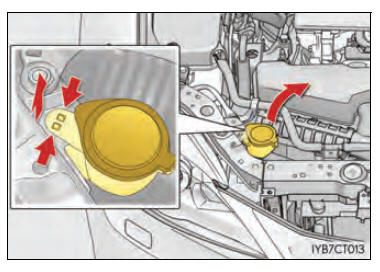

1. Verplaats de vulpijp voor de ruitensproeiervloeistof.

2. Draai de lamphouder linksom.

3. Verwijder de lamp.

4. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.

■ Richtingaanwijzers achter

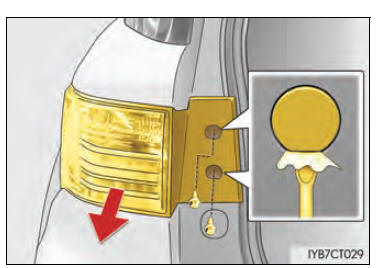

1. Open de achterklep en verwijder de kappen en bouten, en verwijder de lamp door deze naar achteren te trekken.

Gebruik een met een doek omwikkelde sleufkopschroevendraaier.

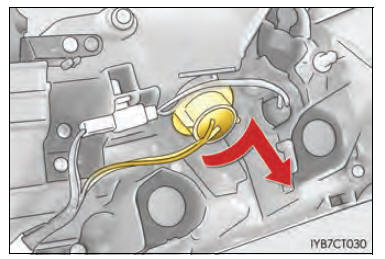

2. Draai de lamphouder linksom.

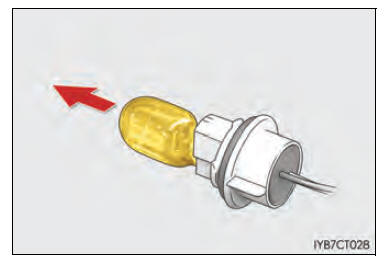

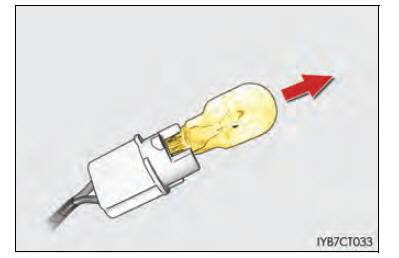

3. Verwijder de lamp.

4. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.

■ Achteruitrijlicht/mistachterlicht

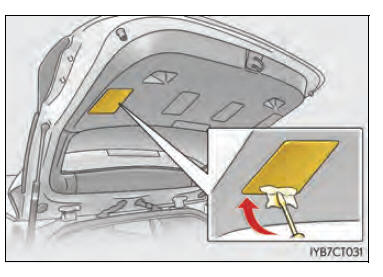

1. Open de achterklep en verwijder het deksel.

Gebruik een met een doek omwikkelde sleufkopschroevendraaier.

2. Draai de lamphouder linksom.

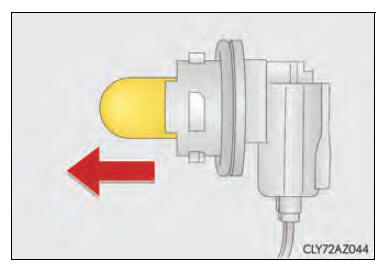

3. Verwijder de lamp.

4. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.

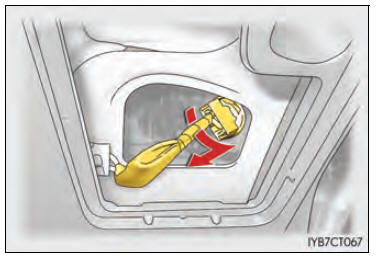

In de afbeelding is te zien hoe het achteruitrijlicht van een auto met rechtse besturing moet worden verwijderd.

■ Instapverlichting spiegelvoet

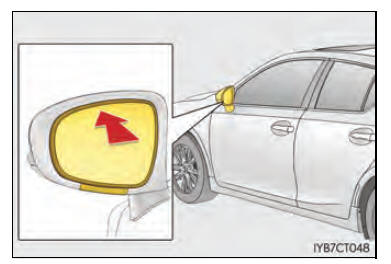

1. Druk op het bovenste gedeelte van de buitenspiegel om het spiegelglas naar boven te kantelen en breng beschermende tape aan op het onderste gedeelte van de spiegelkap.

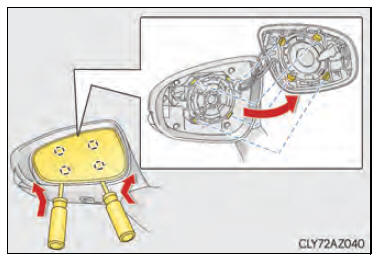

2. Steek er 2 met beschermende tape omwikkelde schroevendraaiers tussen en maak de lippen achter het spiegelglas los.

Beweeg het spiegelglas naar u toe en maak de 2 lippen tegelijk los.

Wees voorzichtig en laat het spiegelglas niet vallen.

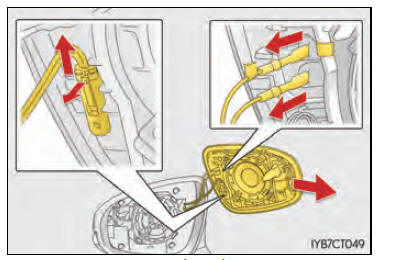

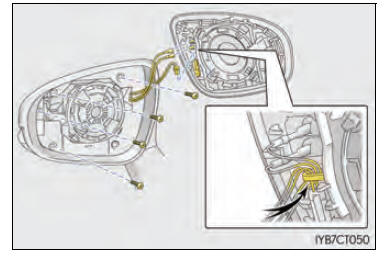

3. Neem de stekkers achter het spiegelglas los en verwijder het spiegelglas.

Merk bij het verwijderen van de dunne stekkers een van de stekkers met een stuk tape om te voorkomen dat u ze verkeerd om aansluit.

Wees voorzichtig en laat het spiegelglas niet vallen.

Raak de onderdelen van het spiegelglas waarop vet is aangebracht niet aan.

Het aantal aanwezige stekkers is afhankelijk van de specificatie van de auto.

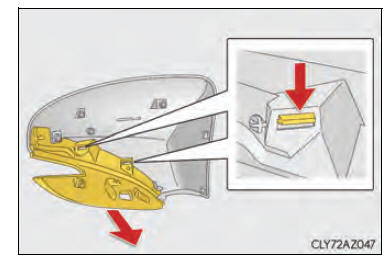

4. Verwijder de schroeven en verwijder de spiegelkap.

5. Draai de lamphouder linksom.

6. Verwijder de lamp.

7. Zet na het plaatsen van de nieuwe lamp de fitting vast in het verlichtingshuis.

Breng bij het plaatsen van de fitting de merktekens van het verlichtingshuis en de fitting in lijn.

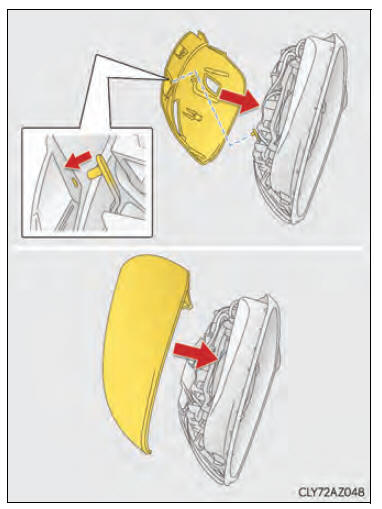

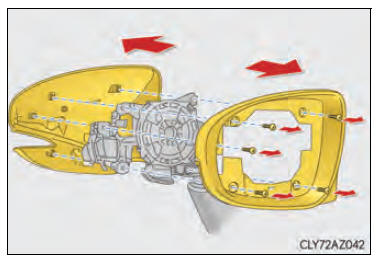

8. Plaats de spiegelkap op het spiegelframe, zet hem vast met een schroef en plaats de richtingaanwijzer opzij en de instapverlichting buitenzijde.

Gebruik alleen de schroefpositie die in de afbeelding is aangegeven.

Richtingaanwijzer opzij: Breng de lippen van de verlichting en de kap in lijn en plaats het geheel.

Instapverlichting buitenzijde: Laat de lippen in de groef van het verlichtingshuis in die van de kap grijpen.

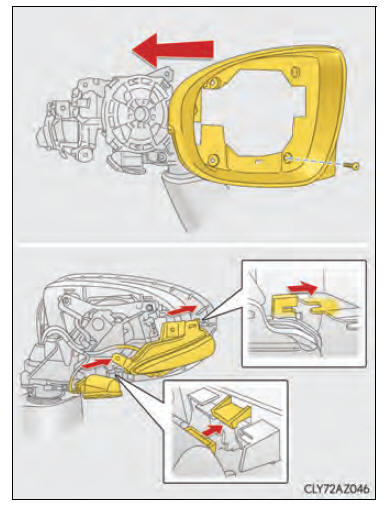

9. Maak de lippen los en neem de boven- en onderzijde van de achterzijde van de spiegelkap los van elkaar.

10. Plaats de achterzijde van de spiegelkap door eerst de onderzijde en daarna de bovenzijde te plaatsen.

Plaats de pen van de richtingaanwijzer opzij in het gat van de kap om de onderzijde van de kap te plaatsen.

11. Bevestig de kap met de schroeven en sluit de stekkers weer aan.

Bevestig de kabels door ze in hun oorspronkelijke positie achter de haken te plaatsen.

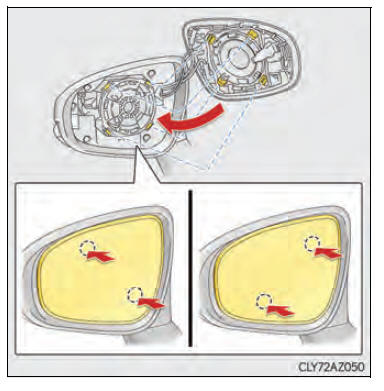

12. Lijn de lippen uit en bevestig het spiegelglas door de lippen in diagonale paren naar binnen te drukken.

Zorg ervoor dat u de lippen in de volgorde zoals in de afbeelding is aangegeven plaatst en druk ze naar binnen totdat u een klikgeluid hoort.

Hoort u geen klikgeluid, forceer de lippen dan niet verder. Verwijder het spiegelglas en controleer of de lippen goed zijn uitgelijnd.

■ Vervangen van de volgende lampen Laat de onderstaande lampen vervangen door een erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

• Dimlicht (LED-lampen)
• Dagrijverlichting en parkeerlichten voor
• LED-mistlampen voor (indien aanwezig)
• Richtingaanwijzers opzij
• Rem-/achterlichten
• Derde remlicht
• Kentekenplaatverlichting

■ Na vervanging van de lampen

Plaats na het verwijderen van het deksel van de vermogensregeleenheid het deksel weer op de oorspronkelijke plaats met de clips.

1. Druk middelste deel omhoog
2. Insteken
3. Drukken

■ LED-lampen De dimlichten (LED), de parkeerlichten voor, de dagrijverlichting, de LED-mistlampen voor (indien aanwezig), de richtingaanwijzers opzij, de remlichten/achterlichten, het derde remlicht en de kentekenplaatverlichting bestaan uit een aantal LED's. Laat een defecte LED vervangen door een erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

■ Condensvorming in de koplampen Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal. Neem in de volgende gevallen contact op met een erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige voor meer informatie:

• Als er erg veel condens aan de binnenzijde van het koplampglas zit.
• Als de binnenzijde van de koplamp nat is en blijft.

■ Bij het vervangen van lampen
