Toyota Prius (XW50) Instructieboekje (2016-2022): Werkingsvoorwaarden

■ Voorwaarden starten werking Wanneer het controlelampje OFF van het intelligente sonarsysteem niet brandt of knippert en aan alle onderstaande voorwaarden wordt voldaan, werkt het systeem.

Restrictieregeling vermogen hybridesysteem

• Het intelligente sonarsysteem is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een obstakel in de rijrichting van de auto (2 - 4 m naar voren).
• Het systeem stelde vast dat er harder dan normaal moest worden geremd om een aanrijding te voorkomen.

Remregeling

• De restrictieregeling van het vermogen van het hybridesysteem wordt uitgevoerd.
• Het systeem stelde vast dat een noodstop noodzakelijk was om een aanrijding te voorkomen.

■ Voorwaarden beëindigen werking In de volgende situaties stopt het systeem met werken.

Restrictieregeling vermogen hybridesysteem

• Het intelligente sonarsysteem is uitgezet (gestopt).
• De aanrijding kon worden voorkomen met normaal remmen.
• Het obstakel bevindt zich niet langer in de rijrichting van de auto (2 - 4 m naar voren).

Remregeling

• Het intelligente sonarsysteem is uitgezet (gestopt).
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stilstand is gebracht.
• Het rempedaal werd ingetrapt nadat de auto door de remregeling tot stilstand is gebracht.
• Het obstakel bevindt zich niet langer in de rijrichting van de auto (2 - 4 m naar voren).

Weergave en zoemer voor restrictieregeling vermogen hybridesysteem en remregeling

Wanneer de restrictieregeling van het vermogen van het hybridesysteem of de remregeling in werking is, klinkt de zoemer en wordt een melding weergegeven op het multi-informatiedisplay om de bestuurder te waarschuwen.

Afhankelijk van de situatie werkt de restrictieregeling van het vermogen om hetzij de acceleratie te begrenzen hetzij het vermogen zo veel mogelijk te beperken.

Regeling	Situatie	Multi-informatiedisplay	Controlelampje intelligent sonarsysteem OFF	Zoemer
De restrictieregeling van het vermogen van het hybridesysteem is in werking (regeling begrenzing acceleratie)	Acceleratie is vanaf een bepaalde snelheid niet mogelijk.		Brandt niet	Kort piepsignaal
De restrictieregeling van het vermogen van het hybridesysteem is in werking (regeling om het vermogen zo veel mogelijk te beperken)	Er moet harder dan normaal worden geremd		Brandt niet
De remregeling is in werking	Een noodstop is noodzakelijk
De auto is tot stilstand gebracht door de werking van het systeem	De auto is tot stilstand gebracht na werking door de remregeling		Brandt

■Signaleringsgebied sensoren Het detectiebereik van het intelligente sonarsysteem verschilt van dat van het sonarsysteem.

Daardoor wordt het intelligente sonarsysteem mogelijk niet ingeschakeld, ook al signaleert het sonarsysteem een obstakel en wordt er een waarschuwing gegeven.

■Werking systeem Wanneer de auto tot stilstand wordt gebracht door de werking van het systeem, wordt het intelligente sonarsysteem uitgeschakeld en brandt het controlelampje OFF van dat systeem.

■Systeemherstel

Wanneer het intelligente sonarsysteem wordt uitgeschakeld door de werking van het systeem en u de werking ervan wilt hervatten, schakel dan het intelligente sonarsysteem weer in of zet het contact UIT en weer AAN.

Wanneer de auto rijdt terwijl een obstakel zich niet langer in de rijrichting van de auto bevindt of wanneer de rijrichting van de auto wijzigt (bijvoorbeeld wanneer u eerst vooruit reedt en vervolgens achteruit en vice versa), wordt de werking van het systeem automatisch hervat.

■Obstakels die niet door de sensoren worden waargenomen De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.

• Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflecteren.

  (Met name mensen die bepaalde soorten kleding dragen worden mogelijk niet gesignaleerd.)

• Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek ten opzichte van de rijrichting van de auto staan, ongelijkmatige of golvende objecten
• Lage objecten
• Dunne objecten zoals een draad, hek, touw of paal onder een verkeersbord
• Objecten die zich extreem dicht bij de bumper bevinden

■Zoemer sonarsysteem Als, ongeacht of het sonarsysteem AAN of UIT is, het intelligente sonarsysteem niet is uitgeschakeld en de sensoren voor en achter een obstakel signaleren en de remregeling wordt uitgevoerd, klinkt ook de zoemer van het sonarsysteem en wordt er een melding gegeven over de geschatte afstand tot het obstakel.

■Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een aanrijding is In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen kans op een aanrijding is.

• Omgevingsinvloeden
  • Er wordt gereden op een smalle weg

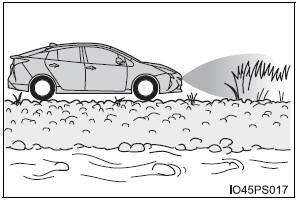

• Er wordt gereden op een grindweg of in een gebied waar het gras hoog is

• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een slagboom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer er in een smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals voor afwatering wordt gebruikt
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door water als gevolg van een overstroomde weg

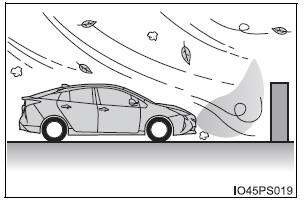

• Weersomstandigheden
  • Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem weer normaal werken)
  • Zware regenval of een andere oorzaak waardoor er veel water op uw auto terechtkomt
  • Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
• Invloeden veroorzaakt door andere geluidsgolven
  • Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of een sonarsysteem van een ander voertuig, een voertuigsignaleringssysteem, de motor van een motorfiets of de luchtremmen van een groot voertuig
  • Elektronische onderdelen (zoals een kentekenplaat met achtergrondverlichting (met name fluorescerende), mistlampen, een spatbordantenne of een draadloze antenne) zijn in de buurt van de sensoren geplaatst
• Veranderingen in de auto
  • De auto staat erg schuin
  • De hoogte van de auto is drastisch veranderd als gevolg van belading (de voorzijde wijst omhoog of omlaag)
  • De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.

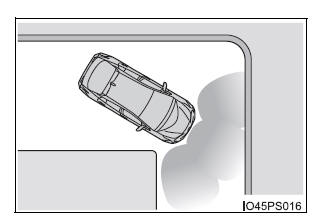

■In het onwaarschijnlijke geval dat het intelligente sonarsysteem per ongeluk in werking treedt op een kruispunt e.d.

Zelfs in het onwaarschijnlijke geval dat het intelligente sonarsysteem per ongeluk in werking treedt op een kruispunt e.d., wordt de remregeling na ongeveer 2 seconden uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. Bovendien wordt de remregeling ook uitgeschakeld als het rempedaal wordt ingetrapt. Wanneer u het gaspedaal weer intrapt, kunt u weer verder rijden en de plek verlaten.

■Situaties waarin het systeem mogelijk niet goed werkt Het systeem werkt in de volgende situaties mogelijk niet goed.

• Omgevingsinvloeden
  • Tussen uw auto en een ander obstakel dat kan worden gesignaleerd bevindt zich een obstakel dat niet kan worden gesignaleerd.
  • Uw auto wordt plotseling gesneden door een obstakel, bijvoorbeeld een andere auto, een motorfiets, een fiets of een voetganger, of een dergelijk obstakel duikt plotseling van opzij op.

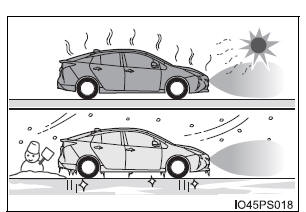

• Weersomstandigheden

• De omgeving van de sensor is heel heet of koud

• Het waait hard

• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm

• Invloeden veroorzaakt door andere geluidsgolven
  • Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of een sonarsysteem van een ander voertuig, een voertuigsignaleringssysteem, de motor van een motorfiets of de luchtremmen van een groot voertuig
  • Elektronische onderdelen (zoals een kentekenplaat met achtergrondverlichting (met name fluorescerende), mistlampen, een spatbordantenne of een draadloze antenne) zijn in de buurt van de sensoren geplaatst
• Veranderingen in de auto
  • De auto staat erg schuin
  • De hoogte van de auto is drastisch veranderd als gevolg van belading (de voorzijde wijst omhoog of omlaag)
  • De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.

■Intelligent sonarsysteem terwijl het Simple Intelligent Parking Assistsysteem in werking is

■Bij het verwijderen en plaatsen van de 12V-accu Het systeem moet worden geïnitialiseerd.

Het systeem kan worden geïnitialiseerd door gedurende ten minste 5 seconden recht vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.

■Wanneer "ICS Unavailable" (intelligent sonarsysteem niet beschikbaar) op het multi-informatiedisplay wordt weergegeven en het controlelampje OFF van het intelligente sonarsysteem knippert

• Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder dan het ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het systeem weer normaal werkt.

  Ook wordt er bij lage temperaturen mogelijk een waarschuwingsmelding weergegeven doordat zich ijs vormt op de sensor en de sensor daardoor mogelijk geen obstakels signaleert. Zodra het ijs smelt, zal het systeem weer normaal werken.

• Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als deze melding ook na het verwijderen van het vuil van de sensor wordt weergegeven of wordt weergegeven wanneer de sensor helemaal niet vuil was.
• Mogelijk is het systeem na het verwijderen en plaatsen van de 12V-accu niet geïnitialiseerd. Voer de initialisatie van het systeem uit.

■Wanneer "ICS Malfunction Visit Your Dealer" (storing in het intelligente sonarsysteem, ga naar uw dealer) op het multi-informatiedisplay wordt weergegeven, het controlelampje OFF van het intelligente sonarsysteem knippert en de zoemer klinkt Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
