Zekeringen

Controleren of het opschrift op de vervangende zekering overeenkomt met dat op de defecte zekering.

Er zitten twee zekeringenkasten in de auto:

• linksvoor in de motorruimte,
• in het interieur achter het opbergvak, of bij auto's met het stuur rechts achter het handschoenenkastje.

In een kastje boven de plusklem van de accu zitten enkele hoofdzekeringen.

Deze zo nodig laten vervangen door een werkplaats.

Alvorens een zekering te vervangen, de desbetreffende schakelaar en het contact uitschakelen.

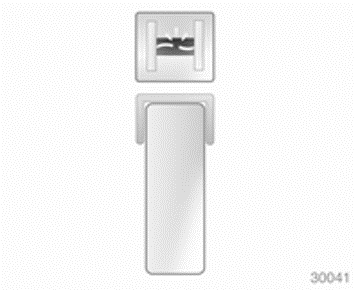

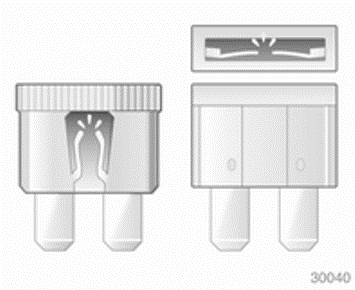

Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.

Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.

Sommige functies worden door meerdere zekeringen beveiligd.

Er kunnen zekeringen aanwezig zijn die geen functie hebben.

Zekeringtrekker

In de zekeringenkast in de motorruimte zit mogelijk een zekeringtrekker.

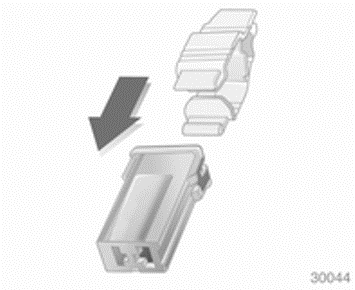

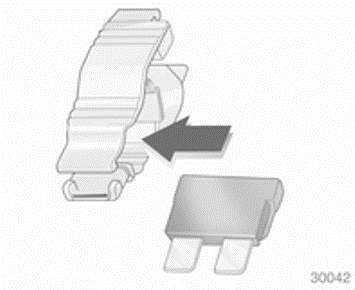

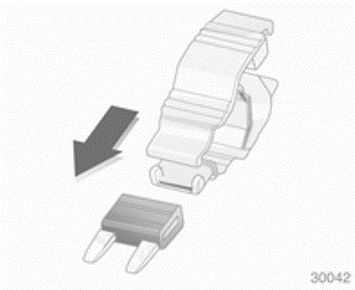

Zekeringtrekker van boven af of van opzij op zekering steken en zekering lostrekken.

Zekeringenkast in motorruimte

De zekeringenkast zit linksvoor in de motorruimte.

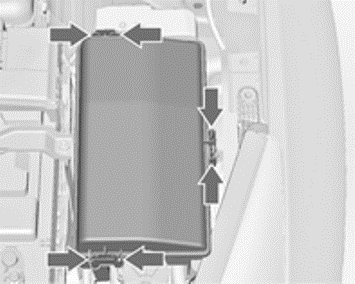

Maak het deksel los, til het op en verwijder het.

Het is mogelijk dat niet alle beschreven zekeringenkasten op uw auto aanwezig zijn. Raadpleeg bij een controle van de zekeringenkast de bijbehorende sticker.

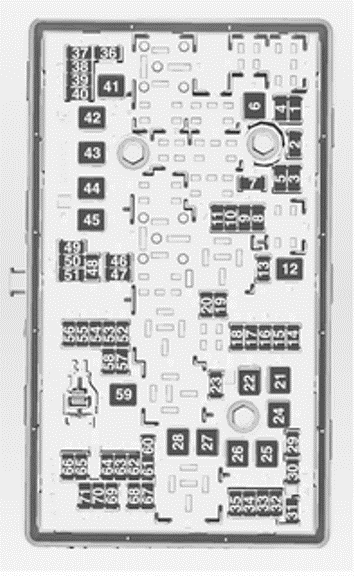

Nr. Stroomkring

1 Transmissieregelmodule

2 Motorregelmodule

3 –

4 Magneetklep koolstofreservoir

5 Contact

6 Voorruitwissers

7 –

8 Brandstofinspuiting

9 Brandstofinspuiting, ontstekingssysteem

10 Motorregelmodule

11 Lambdasonde

12 Magneetklep startmotor

13 Magneetklep koolstofreservoir

14 –

15 Achterruitwisser

16 Contact, luchtkwaliteitsensor

17 Contact, airbag

18 Regelmodule brandstofsysteem

Nr. Stroomkring

19 –

20 Brandstofpomp

21 Elektrische ruitbediening achterin

22 –

23 –

24 Elektrische ruitbediening voorin

25 Elektronische vacuümpomp

26 ABS

27 Elektronisch sleutelsysteem

28 Verwarmbare achterruit

29 –

30 ABS

31 Carrosserieregelmodule

32 Carrosserieregelmodule

33 Stoelverwarming voorin

34 Zonnedak

35 Infotainmentsysteem, versterker

36 –

Nr. Stroomkring

37 Groot licht, rechts

38 Groot licht, links

39 –

40 –

41 –

42 Koelventilator

43 –

44 –

45 Koelventilator

46 Koelventilator

47 Lambdasonde

48 Mistlampen

49 –

50 –

51 Claxon

52 Instrumentenpaneel

53 Spiegel met automatische dimfunctie

54 Lichtschakelaar, verlichtingsbediening

Nr. Stroomkring

55 Inklapbare spiegels

56 Voorruitsproeiers

57 Stuurslot

58 –

59 Verwarming dieselbrandstof

60 Spiegelverwarming

61 Spiegelverwarming

62 Airconditioning

63 Achterruitsensor

64 Luchtkwaliteitsensor

65 Mistachterlicht

66 Achterruitsproeier

67 Regelmodule brandstofsysteem

68 –

69 Accuspanningssensor

70 Regensensor

71 –

Zekeringenkast instrumentenpaneel

De zekeringenkast zit achter het opbergvak in het instrumentenpaneel.

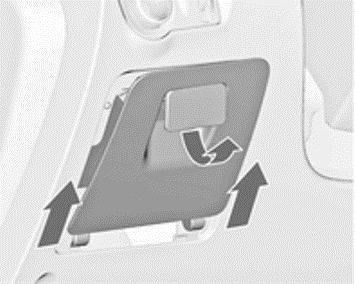

1. Opbergvak openen.
2. Klep van opbergvak in de richting van de pijlen verwijderen.

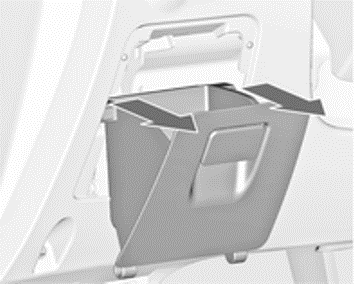

3. Opbergvak via de twee groeven in de richting van de pijlen verwijderen.

Opbergvak in omgekeerde volgorde terugplaatsen.

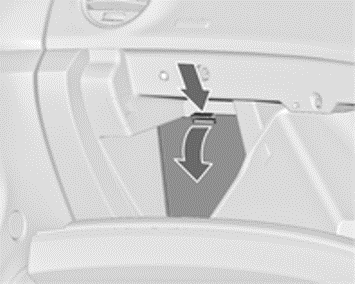

Bij auto's met het stuur rechts zit de zekeringenkast achter een deksel in het handschoenenkastje. Open het handschoenenkastje en verwijder het deksel.

Het is mogelijk dat niet alle beschreven zekeringenkasten op uw auto aanwezig zijn. Raadpleeg bij een controle van de zekeringenkast de bijbehorende sticker.

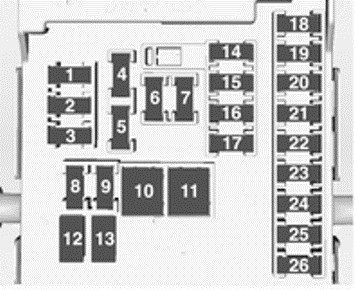

Nr. Stroomkring

1. Infotainmentsysteem, handsfree- carkit
2. DC/DC-omvormer
3. Carrosserieregelmodule
4. Infotainmentsysteem
5. Info-Display, parkeerhulp, noodstroomsirene
6. Aansteker
7. Stekkerdoos
8. Carrosserieregelmodule
9. Carrosserieregelmodule

Nr. Stroomkring

10 Carrosserieregelmodule

11 Aanjager

12 –

13 Stoelverwarming

14 Diagnosestekker

15 Airbag

16 Centrale vergrendeling, achterklep

17 Airconditioning

18 Aanhanger

19 Schakelhendel

20 Schakelhendel, accusensor

21 Instrumentengroep

22 Contact, elektronisch sleutelsysteem

23 Carrosserieregelmodule

24 Carrosserieregelmodule

25 Stuurslot

26 Achterste stekkerdoos
