Fiat Bravo II Instructieboekje (2007-2016): Binnenlampen vervangen

Voor het type lamp en het betreffende vermogen, zie de paragraaf "Een lamp vervangen".

PLAFONDVERLICHTINGVOOR

Ga als volgt te werk om de lamp te vervangen:

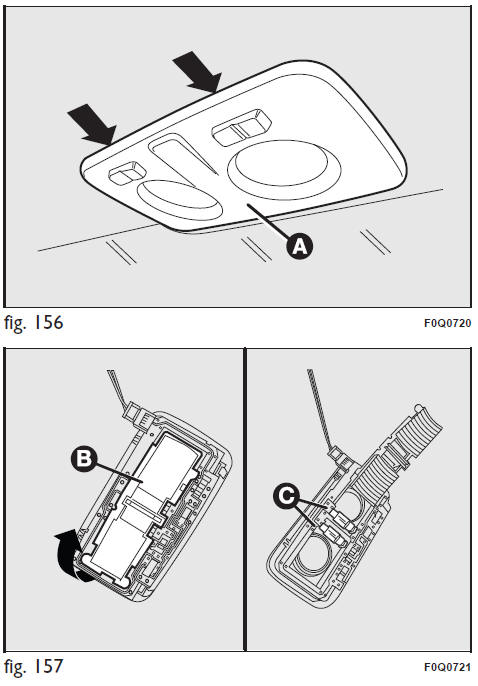

• verwijder het plafondlampje A fig. 156 op de punten die door de pijl zijn aangegeven;
• open het lampenglas B fig. 157;
• vervang de lampen C door ze uit de zijcontacten los te maken; controleer of de nieuwe lampen correct tussen de contacten worden geblokkeerd;
• sluit het lampenglas B fig. 157 en monteer het plafondlampje A fig. 156 in de zitting en controleer of het goed bevestigd is.

PLAFONDVERLICHTINGACHTER

Versies zonder schuifdak

Ga als volgt te werk om een lamp te vervangen:

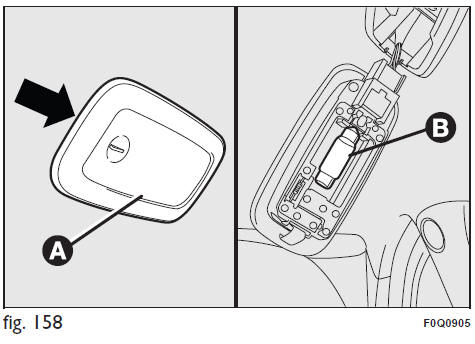

• verwijder het plafondlampje A fig. 158 door aan de door de pijl aangegeven punten te trekken;

• vervang lamp B door hem uit de zijcontacten los te maken; controleer of de nieuwe lamp correct tussen de contacten wordt vastgeklemd;

Versies met schuifdak

Ga als volgt te werk om een lamp te vervangen:

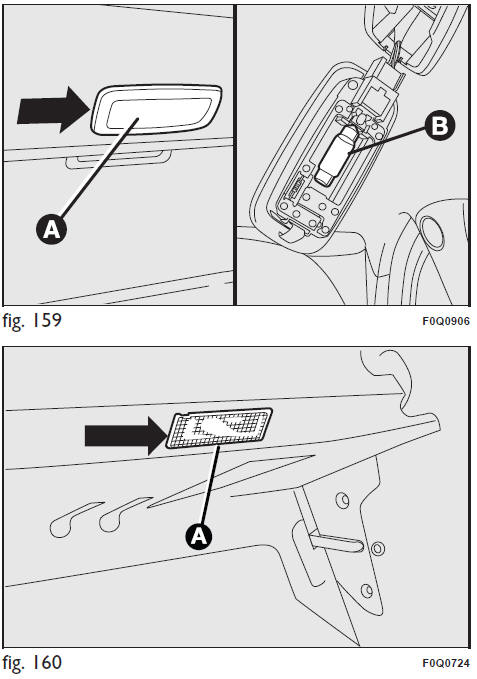

• verwijder het plafondlampje A fig. 159 door aan de door de pijl aangegeven punten te trekken;
• vervang lamp B door hem uit de zijcontacten los te maken; controleer of de nieuwe lamp correct tussen de contacten wordt vastgeklemd;

BAGAGERUIMTEVERLICHTING

Ga als volgt te werk om de lamp te vervangen:

• open de bagageruimte;
• verwijder lamp A fig. 160 door hem op te tillen op het met de pijl aangegeven punt;

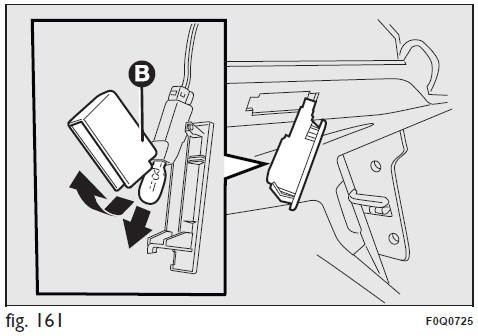

• open bescherming B fig. 161 en klem de lamp vast;
• dek het lampenglas af met de beschermkap B;
• monteer het plafondlampje A door eerst het lampje aan een zijde correct te monteren en vervolgens de andere zijde ervan aan te drukken, totdat het hoorbaar vastklikt.

VERLICHTING DASHBOARDKASTJE

Ga als volgt te werk om de lamp te vervangen:

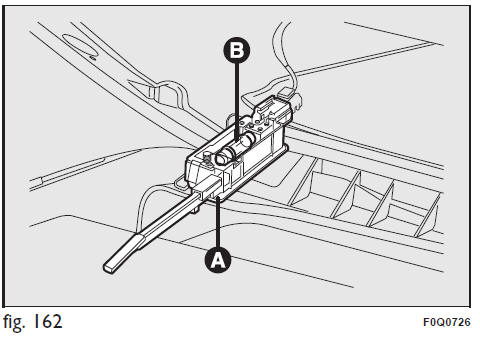

• open het dashboardkastje en verwijder het lampje A fig. 162;
• vervang lamp B door hem uit de zijcontacten los te maken; controleer of de nieuwe lamp correct tussen de contacten wordt vastgeklemd;

VERLICHTING BINNENSPIEGELS (voor bepaalde versies/markten)

Ga voor het vervangen van de lamp als volgt te werk:

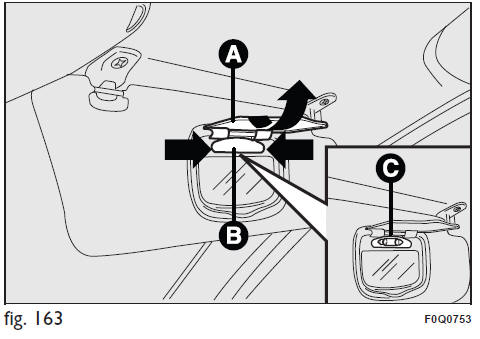

• verwijder het dekse van de spiegell A fig. 163;
• verwijder lamp B door hem op te tillen op het met de pijl aangegeven punt;
• vervang lamp C door de zijcontacten los te maken, plaats de nieuwe lamp en controleer of hij goed vastzit tussen de contacten.
