Fiat Bravo II Instructieboekje (2007-2016): Buitenlampen vervangen

Voor het type lamp en het vermogen, zie paragraaf "Een lamp vervangen".

KOPLAMPUNITS

De koplampunits bevatten de gloeilampen van stadslicht, dimlicht, grootlicht en richtingaanwijzers.

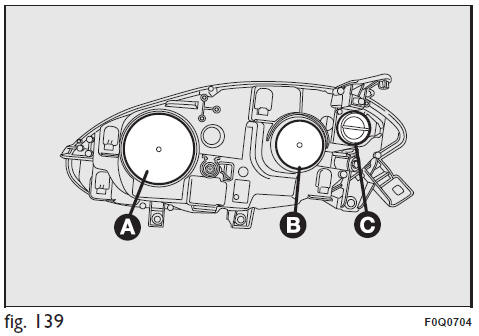

De lampen zijn als volgt in de lichtunit opgesteld fig. 139:

1. Parkeer-/dagverlichting en grootlicht
2. Dimlicht
3. Richtingaanwijzers

DIMLICHT

Ga als volgt te werk om de lamp te vervangen:

• verwijder het beschermdeksel B fig. 139;

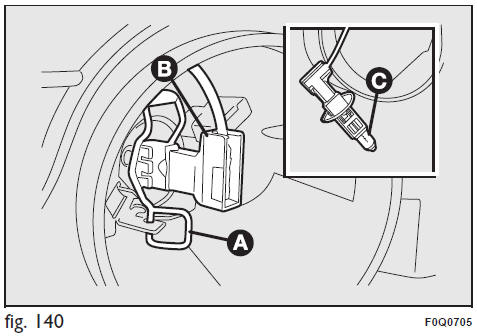

• maak de lamp los door de klem A fig. 140 vast te houden;
• maak de stekker B los;
• verwijder de lamp C en vervang hem;
• monteer de nieuwe lamp, zorg ervoor dat de buitenkant van het metalen gedeelte samenvalt met de uitsparing op de rand van de koplamp. Sluit daarna de stekker B weer aan en maak de klem A die de lamp vasthoudt vast;
• monteer het beschermdeksel A fig. 139.

Mat gasontladingslampen (Bi-Xenon) (voor bepaalde versies/markten)

BELANGRIJK Wegens het hoge voltage mag een gasontladingslamp (Bi-Xenon) alleen door ervaren personeel vervangen worden: levensgevaar!Wendt u zich tot het Fiatservicenetwerk

STADSLICHT

Ga als volgt te werk om de lamp te vervangen:

• verwijder het beschermdeksel A fig. 139;

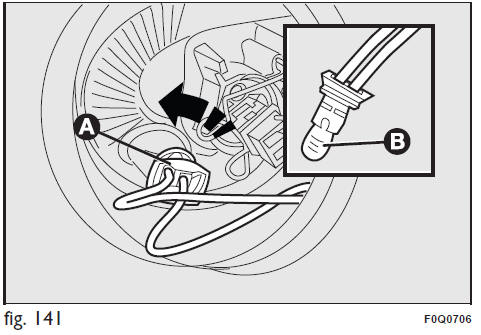

• draai de lamphouder A fig. 141 linksom en verwijder hem;

• verwijder de lamp B en vervang hem;
• monteer de nieuwe lamp, zet de lamphouder A fig. 141 terug op zijn plaats en zet het beschermdeksel B fig. 139 weer goed op zijn plaats.

GROOTLICHT

Ga als volgt te werk om de lamp te vervangen:

• verwijder het beschermdeksel A fig. 139;

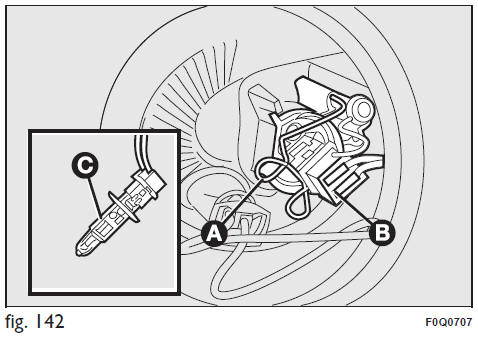

• maak de lamp los door de klem A fig. 142 vast te houden;
• verwijder de lamp C en vervang hem;
• monteer de nieuwe lamp, zorg ervoor dat de buitenkant van het metalen gedeelte samenvalt met de uitsparing op de rand van de koplamp. Sluit daarna de stekker B weer aan en maak de klem A die de lamp vasthoudt vast;
• monteer het beschermdeksel B fig. 139.

RICHTINGAANWIJZERS

Voor

Ga als volgt te werk om de lamp te vervangen:

• draai het beschermdeksel C fig. 139 linksom;

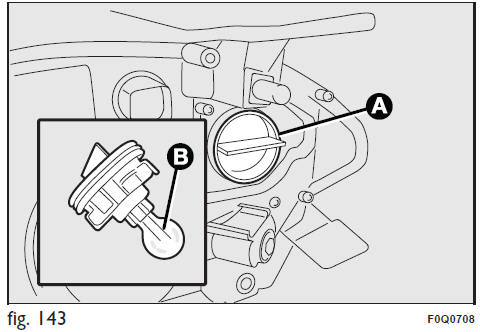

• verwijder de lamp B fig. 143 en vervang hem;
• monteer het beschermdeksel A .

Zij

Ga als volgt te werk om de lamp te vervangen:

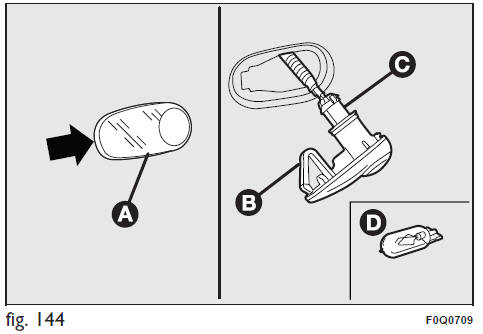

• druk op het lampenglas A fig. 144 om de inwendige borgveer B in te drukken en trek de lichtunit naar buiten;
• draai de lamphouder C linksom, verwijder de lamp D en vervang hem;
• monteer de lamphouder C in het lampenglas en draai hem rechtsom;
• monteer de lichtunit zodat de inwendige borgveer B goed vastzit.

MISTLICHT

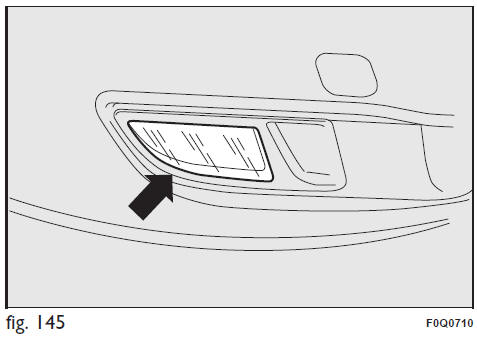

Neem, voor het vervangen van de lamp fig. 145, contact op met het Fiat Servicenetwerk.

ACHTERLICHTUNITS

In de achterlichtunits zitten de lampen van de stadslichten, richtingaanwijzers en remlichten.

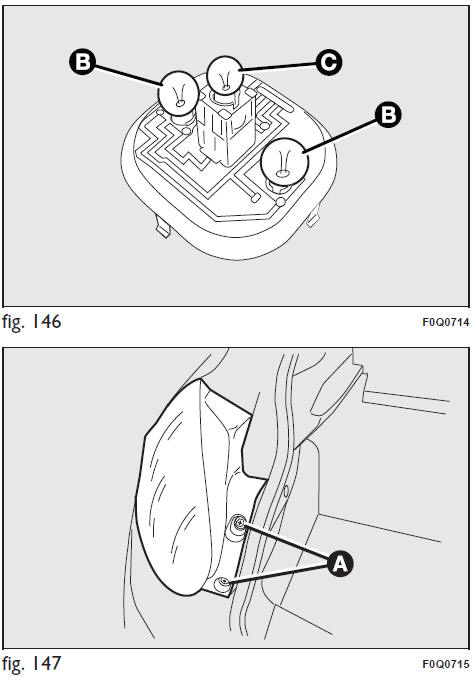

De lampen zijn als volgt in de lichtunit opgesteld fig. 146:

2. Stadslichten/remlicht (dubbele lamp)
3. Richtingaanwijzers

Ga als volgt te werk om de lamp te vervangen:

• open de achterklep en maak de bevestigingsschroef A fig. 147 van de twee achterlichtunits los;

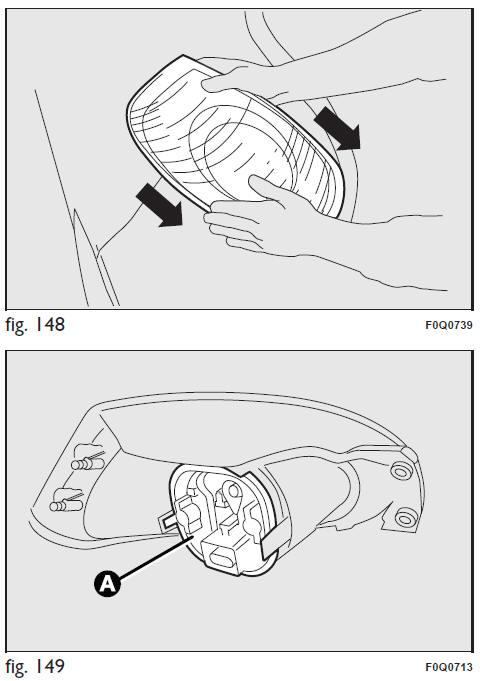

• verwijder de achterlichtunit door met beide handen in de richting van de pijl te trekken fig. 148;

• maak de elektrische stekker los en maak de drie borglipjes los om het beschermdeksel A fig. 149 te verwijderen. Vervang vervolgens de betreffende lamp.

ACHTERUITRIJLICHTEN

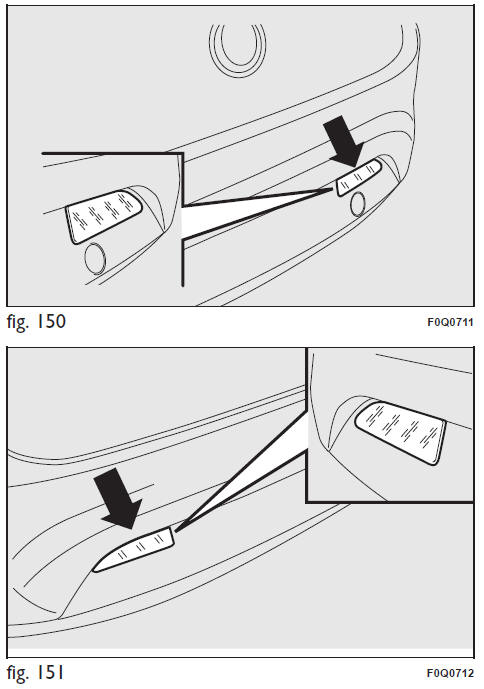

Neem voor het vervangen van de lamp fig. 150 contact op met het Fiat Servicenetwerk.

MISTACHTERLICHT

Neem voor het vervangen van de lamp fig. 151 contact op met het Fiat Servicenetwerk.

3e REMLICHT

Ga als volgt te werk om de lamp te vervangen:

• open de bagageruimte;

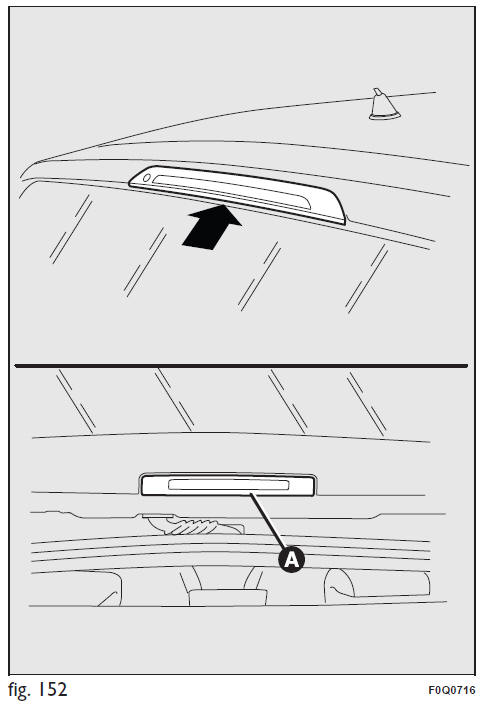

• verwijder het deksel A fig. 152;

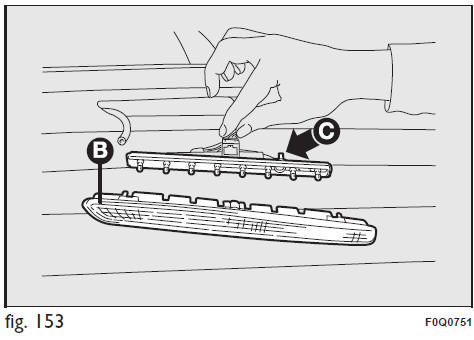

• trek het lampenglas B fig. 153 naar buiten en maak de stekker los;
• houd de lipjes C fig. 153 naar mekaar toe gedrukt en verwijder de lamphouder;
• verwijder de vastgeklemde lamp en vervang hem.
• zet het deksel A fig. 152 terug en sluit de bagageruimte.

KENTEKENVERLICHTING

Ga als volgt te werk om een lamp te vervangen:

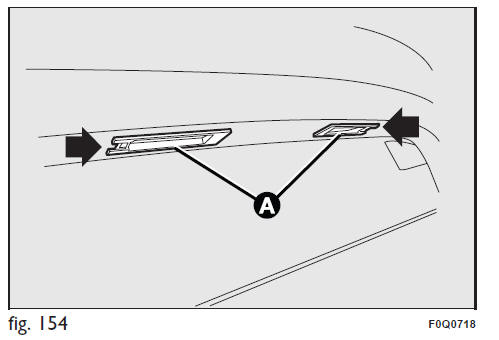

• verwijder de lichtunits A fig. 154 door aan de door de pijl aangegeven punten te trekken;
• draai de lamphouder B fig. 155 rechtsom;
• verwijder de lamp C en vervang hem.
