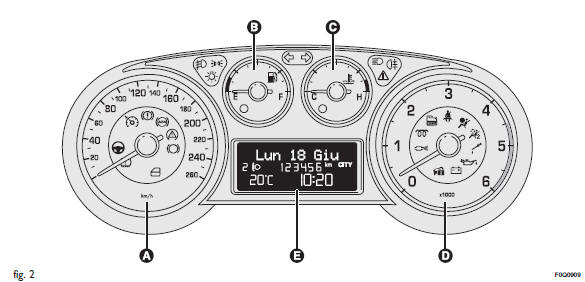

Fiat Bravo II Instructieboekje (2007-2016): Instrumentenpaneel

1. Snelheidsmeter
2. Brandstofmeter met reservelampje
3. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting
4. Toerenteller
5. Display

SNELHEIDSMETER

Geeft de snelheid van de auto aan (snelheidsmeter).

TOERENTELLER

Geeft het motortoerental aan.

Als de motor stationair draait, kan de toerenteller een geleidelijke of plotselinge toerentalverhoging aangeven.

Dit kan optreden wanneer bijvoorbeeld de klimaatregeling of de ventilator wordt ingeschakeld.

Dit duidt niet op een storing. In dergelijke gevallen is een geringe toerentalverhoging van nut voor het behoud van de acculading.

BELANGRIJK De elektronische inspuitregeleenheid blokkeert geleidelijk de brandstoftoevoer wanneer de motor op te hoge toerentallen draait, met geleidelijke afname van het motorvermogen tot gevolg.

BRANDSTOFMETER

Geeft de hoeveelheid brandstof in de tank aan.

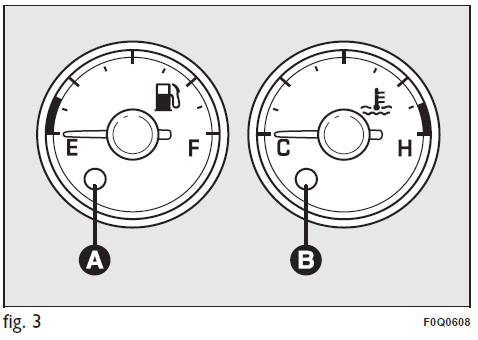

Lampje A fig. 3 gaat branden wanneer er nog circa 8 - 10 liter brandstof in de tank zit.

E tank leeg
F tank vol (zie de aanwijzingen in paragraaf "Tanken" in dit hoofdstuk).

Rijd niet met een bijna lege tank: een onregelmatige brandstoftoevoer kan de katalysator schade toebrengen.

BELANGRIJK Als de wijzer van de brandstofmeter op E staat en het lampje A fig. 3 knippert, dan is er een storing in het systeem. Laat het systeem onmiddellijk controleren door het Fiat Servicenetwerk.

KOELVLOEISTOFTEMPERATUURMETER

Deze geeft de koelvloeistoftemperatuur aan en begint te werken wanneer de koelvloeistoftemperatuur boven circa 50°C komt.

Onder normale omstandigheden kan de wijzer op verschillende standen staan, afhankelijk van de gebruiksomstandigheden.

C Lage koelvloeistoftemperatuur
H Hoge koelvloeistoftemperatuur.

Het waarschuwingslampje B fig. 3 kan gaan branden (en bij sommige versies verschijnt er een bericht op het display) wanneer de koelvloeistoftemperatuur te hoog is; zet in dat geval onmiddellijk de motor uit en neem contact op met het Fiat Servicenetwerk.

Symbolen

Sommige onderdelen van het voertuig zijn voorzien van gekleurde plaatjes met daarop symbolen die die voorzorgsmaatregelen aangeven die in acht genomen moeten worden wanneer het betreffende onderdeel wordt gebruikt.

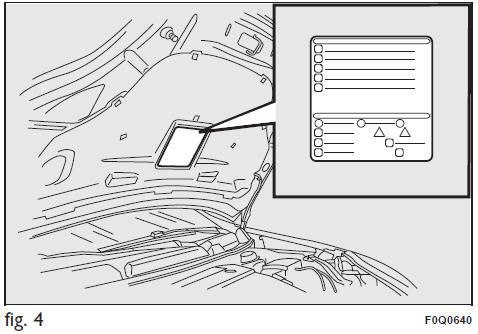

Een plaatje waarop deze symbolen zijn samengevat fig. 4 kan gevonden worden onder de motorkap.
