Mazda 3 (BM/BN) Instructieboekje (2013-2019): Vooruitrijcamera (FSC)

WAARSCHUWING

een wijzigingen aan de vering aanbrengen: Als de hoogte van de auto of de overhelling gewijzigd wordt, kan het systeem voorliggende voertuigen niet correct bespeuren. Dit heeft tot gevolg dat het systeem niet normaal functioneert of abusievelijk functioneert, wat een ernstig ongeluk kan veroorzaken.

OPGELET

• Breng geen accessoires, stickers of folie op de voorruit aan in de buurt van de vooruitrijcamera (FSC).

   Als het gedeelte voor de lens van de vooruitrijcamera (FSC) door iets geblokkeerd wordt, heeft dit tot gevolg dat het systeem niet correct functioneert. Dit kan tot gevolg hebben dat de systemen niet normaal kunnen functioneren wat ongelukken kan veroorzaken.

• De vooruitrijcamera (FSC) niet demonteren of wijzigen.

   Demonteren of wijzigen van de vooruitrijcamera (FSC) heeft defect raken of foutieve werking tot gevolg. Dit kan tot gevolg hebben dat de systemen niet normaal kunnen functioneren wat ongelukken kan veroorzaken.

• Neem voor de juiste werking van de vooruitrijcamera (FSC) de volgende voorzorgsmaatregelen in acht.

• Wees voorzichtig de lens van de vooruitrijcamera (FSC) niet te beschadigen en voorkom dat deze vuil wordt.
• De afdekking van de vooruitrijcamera (FSC) niet verwijderen.
• Plaats geen voorwerpen op het instrumentenpaneel die licht weerkaatsen.
• Houd het gedeelte van de voorruit rondom de vooruitrijcamera altijd schoon door vuil of wasem te verwijderen. Gebruik de voorruitontwaseming om wasem van de voorruit te verwijderen.
• Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur voor wat betreft het reinigen van de binnenzijde van de voorruit rondom de vooruitrijcamera (FSC).
• Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur, alvorens reparaties rondom de vooruitrijcamera (FSC) uit te voeren.

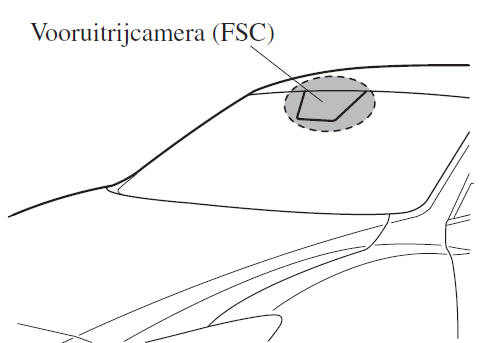

• De vooruitrijcamera (FSC) is aan de voorruit gemonteerd. Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur voor het repareren en vervangen van de voorruit.
• Zorg er voor bij het reinigen van de voorruit dat er geen glasreiniger of soortgelijke vloeibare reinigingsmiddelen op de lens van de vooruitrijcamera (FSC) terechtkomen. Raak ook de lens van de vooruitrijcamera (FSC) niet aan.
• Neem contact op met een deskundige reparateur, bij voorkeur een officiële Mazda reparateur wanneer u reparaties rondom de achteruitkijkspiegel uitvoert.
• Raadpleeg een deskundige reparateur, bij voorkeur een officiële Mazda reparateur, betreffende het reinigen van de cameralens.
• De vooruitrijcamera (FSC) of het gedeelte er om heen niet blootstellen aan harde schokken of stoten. Als er zeer hard tegen de vooruitrijcamera (FSC) is gestoten of als er barsten of beschadiging als gevolg van bijvoorbeeld steenslag in de buurt ervan zichtbaar zijn, stoppen met het gebruik van de volgende systemen en een deskundige reparateur, bij voorkeur een officiële Mazda reparateur raadplegen.

• Adaptieve LED koplampen (ALH)
• Rijstrookafwijkingwaarschuwingssysteem (LDWS)
• Vermoeidheidswaarschuwing (DAA)
• Rijstrookassistent (LAS) en rijstrookafwijkingwaarschuwingssysteem (LDWS)
• Verkeersbordherkenningsysteem (TSR)
• Geavanceerde stadsverkeer-remassistent (Advanced SCBS)
• Stadsverkeer-remassistent [Vooruit] (SCBS F)
• Smart Brake Support remhulpsysteem (SBS)

• De richting waarin de vooruitrijcamera (FSC) is geplaatst, is met grote precisie afgesteld. De installatiepositie van de vooruitrijcamera (FSC) niet veranderen

• Gebruik altijd banden van het voorgeschreven formaat voor alle wielen en van hetzelfde merk, soort en profielpatroon. Gebruik ook geen banden met duidelijk verschillende slijtagepatronen op dezelfde auto, aangezien de kans bestaat dat het systeem niet normaal functioneert.
• De vooruitrijcamera (FSC) beschikt over een functie die verontreiniging van de voorruit bespeurt en de bestuurder informeert, echter, afhankelijk van de omstandigheden is het mogelijk dat plastic zakken, ijs of sneeuw op de voorruit niet bespeurd worden. In dergelijke gevallen kan het systeem niet nauwkeurig een voorliggend voertuig bepalen en bestaat de kans dat dit niet normaal functioneert. Rijd altijd voorzichtig en let op de weg vóór u.

OPMERKING

• In de volgende gevallen kan de vooruitrijcamera (FSC) doelobjecten niet correct bespeuren, waardoor de systemen niet normaal kunnen functioneren.

• De hoogte van het voorliggende voertuig is laag.
• U rijdt met dezelfde snelheid als het voorliggende voertuig.
• De koplampen zijn bij avond of tijdens het rijden door een tunnel niet ingeschakeld.

• In de volgende gevallen bestaat de kans dat de vooruitrijcamera (FSC) doelobjecten niet correct kan bespeuren.

• Bij slechte weersomstandigheden, zoals regen, mist en sneeuw.
• De ruitensproeier wordt gebruikt of de voorruitenwissers worden niet gebruikt wanneer het regent.
• IJs, mist, sneeuw, rijp, regen, vuil of vreemde bestanddelen zoals een plastic zak die op de voorruit vastzit.
• Vrachtwagens met lage laadbodems en voertuigen met een buitengewoon lage of hoge opbouw.
• Bij het rijden langs muren zonder patronen (zoals hekwerken en in de lengte gestreepte muren).
• De achterlichten van het voorliggende voertuig branden niet.
• Er bevindt zich een voertuig buiten het verlichtingsbereik van de koplampen.
• Bij het maken van een scherpe bocht of het beklimmen of afdalen van een steile helling.
• In- of uitrijden van een tunnel.
• De auto is zwaar beladen zodat deze achterover helt.
• Er schijnt fel licht aan de voorzijde van de auto (achteruitrijlicht of grootlicht van tegemoetkomende voertuigen).
• Het voorliggende voertuig heeft veel lichtbronnen.
• Wanneer het voorliggende voertuig niet uitgerust is met achterlichten of de achterlichten bij donker niet branden.
• Wanneer lang uitstekende bagage of lading op een gemonteerde dakdrager vervoerd wordt die de vooruitrijcamera (FSC) afdekt.
• Uitlaatgas van het voertuig vóór u, zand, sneeuw of waterdamp dat uit mangaten en goten opstijgt en opspattend water.
• Bij het slepen van een defect voertuig.
• De banden op de auto vertonen duidelijk verschillende slijtagepatronen.
• Bij het rijden op lange afdalingen of hobbelige wegen.
• Er zijn waterplassen op de weg.
• De omgeving is donker, zoals bij het rijden 's nachts, in de vroege avond of ochtend, in een tunnel of parkeergarage.
• De helderheid van de koplampverlichting is verminderd of de koplampverlichting is afgezwakt als gevolg van vuil of een afwijkende optische as.
• Het doelobject komt in de dode hoek van de vooruitrijcamera (FSC).
• Een persoon of object springt plotseling vlak voor uw auto de weg op vanaf de berm.
• U verandert van rijstrook en nadert een voorliggend voertuig.
• Bij het buitengewoon dicht in de buurt rijden van het doelobject.
• Wanneer sneeuwkettingen of een noodreservewiel zijn aangebracht.
• Het voorliggende voertuig heeft een speciale vorm. Bijvoorbeeld een voertuig dat een caravan of bootaanhanger trekt, of een autotransporter welke een voertuig achterstevoren vervoert.

• Als de vooruitrijcamera (FSC) niet normaal kan werken als gevolg van tegenlicht of mist, worden de systeemfuncties die verband houden met de vooruitrijcamera (FSC) tijdelijk stopgezet en gaan de volgende waarschuwingslampjes branden. Dit duidt echter niet op een defect.

• Adaptieve LED koplampen (ALH) waarschuwingslampje (oranje)
• Waarschuwingslampje van rijstrookassistent (LAS) en rijstrookafwijkingwaarschuwingssysteem (LDWS)
• Waarschuwingslampje van Smart Brake Support remhulpsysteem/stadsverkeerremassistent (SBS/SCBS) (oranje)

• Als de vooruitrijcamera (FSC) niet normaal kan werken als gevolg van hoge temperaturen, worden de systeemfuncties die verband houden met de vooruitrijcamera (FSC) tijdelijk stopgezet en gaan de volgende waarschuwingslampjes branden. Dit duidt echter niet op een defect. Laat het gedeelte rondom de vooruitrijcamera (FSC) afkoelen door bijvoorbeeld het inschakelen van de airconditioning.

• Adaptieve LED koplampen (ALH) waarschuwingslampje (oranje)
• Waarschuwingslampje van rijstrookassistent (LAS) en rijstrookafwijkingwaarschuwingssysteem (LDWS)
• Waarschuwingslampje van Smart Brake Support remhulpsysteem/stadsverkeerremassistent (SBS/SCBS) (oranje)

• Als de vooruitrijcamera (FSC) bespeurt dat de voorruit vuil of beslagen is, worden de systeemfuncties die verband houden met de vooruitrijcamera (FSC) tijdelijk stopgezet en gaan de volgende waarschuwingslampjes branden. Dit duidt echter niet op een probleem. Verwijder het vuil van de voorruit of druk op de voorruitontwasemingsschakelaar en ontwasem de voorruit.

• Adaptieve LED koplampen (ALH) waarschuwingslampje (oranje)
• Waarschuwingslampje van rijstrookassistent (LAS) en rijstrookafwijkingwaarschuwingssysteem (LDWS)
• Waarschuwingslampje van Smart Brake Support remhulpsysteem/stadsverkeerremassistent (SBS/SCBS) (oranje)

• (Met geavanceerde stadsverkeer-remassistent (Advanced SCBS))

• De vooruitrijcamera (FSC) herkent voetgangers wanneer aan alle onderstaande voorwaarden is voldaan:

• De lengte van een voetganger is ongeveer 1 tot 2 meter.
• Contouren, zoals die van het hoofd, beide schouders of benen kunnen worden bepaald.

• In de volgende gevallen bestaat de kans dat de vooruitrijcamera (FSC) doelobjecten niet correct kan bespeuren:

• Er lopen meerdere voetgangers of groepen van personen.
• Een voetganger bevindt zich nabij een afzonderlijk object.
• Een voetganger is gehurkt, zit of ligt.
• Een voetganger springt plotseling de weg op, vlak voor de auto.
• Een voetganger opent een paraplu, of draagt een groot stuk bagage of grotere voorwerpen.
• Een voetganger bevindt zich op een donkere plek, zoals bij avond, of is moeilijk te onderscheiden van de achtergrond doordat zijn kleding overeenkomt met de kleur van de achtergrond.
