Toyota Prius (XW50) Instructieboekje (2016-2022): Energiemonitor

De energiemonitor kan worden gebruikt om de rijstatus van de auto, de bedrijfsstatus van het hybridesysteem en de energieregeneratiestatus te controleren.

Als er energie stroomt, verschijnt er een pijl en beweegt er een helder lichtpunt om de richting van de energiestroom te laten zien. Als er geen energie stroomt, wordt het heldere lichtpunt niet weergegeven.

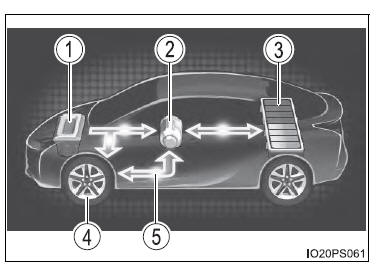

1. Benzinemotor

2. Elektromotor (tractiemotor)

3. Batterijpakket (tractiebatterij)

4. Band

5. Helder lichtpunt dat de energiestroom laat zien

Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de werkelijke inhoud van het scherm zal anders zijn.

(Voorbeeld display)

• Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt het heldere lichtpunt richting 3.
• Tijdens het rijden beweegt het heldere lichtpunt van 1 of 2 (of beide, afhankelijk van de situatie) richting 4.*
• Tijdens het rijden draaien de afgebeelde wielen.

*: De weergave is afhankelijk van de rijstatus.

■Status batterijpakket (tractiebatterij)

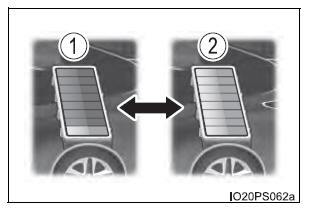

• De weergave is onderverdeeld in 8 niveaus, afhankelijk van de ladingstoestand van het batterijpakket (tractiebatterij).

1. Laag
2. Hoog

• De status van het batterijpakket (tractiebatterij) wordt ook weergegeven op het volgende scherm, maar de informatie op het display is hetzelfde.
  • Subscherm van het hoofdscherm
  • Hybridesysteemindicator
  • Head-up display (indien aanwezig)
• De ladingstoestand van het batterijpakket (tractiebatterij) wordt automatisch geregeld door het hybridesysteem. Daarom bereikt de ladingstoestand van het batterijpakket (tractiebatterij) die wordt weergegeven mogelijk niet het hoogste niveau (niveau 8), zelfs niet wanneer er elektriciteit wordt opgewekt door regeneratief remmen of door de benzinemotor. Dit duidt echter niet op een storing.

■Waarschuwing ladingstoestand batterijpakket (tractiebatterij)

• Als tijdens het rijden de ladingstoestand van het batterijpakket (tractiebatterij) onder een bepaald vastgesteld niveau daalt, klinkt de zoemer met tussenpozen.

  Als de ladingstoestand nog verder daalt, klinkt de zoemer continu.

• Volg de aanwijzingen die worden weergegeven op het scherm om het probleem te verhelpen als er een waarschuwingsmelding wordt weergegeven op het multi-informatiedisplay en er een zoemer klinkt.
